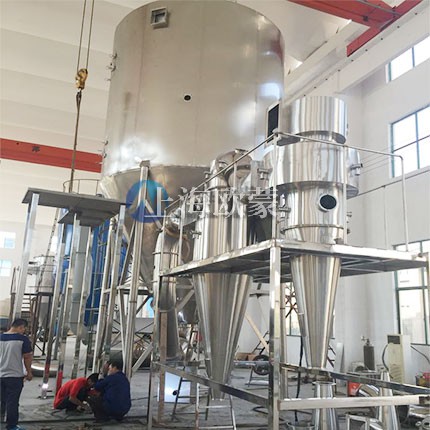

一、氣流噴霧干燥機
氣流式噴霧，又稱二流式噴霧，物料由霧化器出料口流出，料液由霧化器出料口流出，壓縮空氣從霧化器的氣環高速噴出，當二者在端面接觸時，由于存在很大的相對速度，所產生的高摩擦力將料液霧化，并與干燥塔內的熱空氣接觸后得到干燥。成品物料則隨氣流進入旋風分離器進行氣固分離，分離后的空氣經其他除塵器除塵后由引風機排空。
1.氣流噴霧干燥機
適用范圍
化工類：磺化酚醛樹脂、褐煤樹脂、腐植酸鈉、腐植酸鉀、聚合氯化鋁、聚合硫酸鐵、奈系減水劑、木鈣減水劑、糖鈣減水劑、二氧化硅、氟化鉀、碳化鎢等。
醫藥類：中藥浸膏、血粉、蛋白胨、肝血漿、農藥、維生素劑、抗生素、酵母提取物。
食品類：雞味素、植物水解蛋白、焦糖色素、大豆分離蛋白、淀粉類、咖啡、香料。
環保類：胱氨酸母液、造紙黑液、賴氨酸母液。
2.特點
(1)干燥速度快，成品較細，均勻。
(2)適用范圍廣，**適用于高粘度，高含固物料的霧化干燥。
(3)操作維護簡便，無易損件，可用于腐蝕性物料的干燥。
(4)氣流噴霧干燥機設備投資省，占地面積小，安裝方便。
二、中草藥噴霧干燥機
1.原理
空氣通過加熱器加熱后，經送風機進入干燥塔頂部的熱風分配器，通過熱風分配器后，熱空氣均勻的進入干燥塔內，并呈螺旋狀運動。料泵同時將料液送至干燥塔頂部的離心噴霧器，料液被噴成極小的霧狀液滴；使料液和熱空氣接觸的表面積大大增加，水份迅速蒸發，在極短時間內干燥為干品。干品由旋風分離器與濕空氣分離，經旋風分離器底部的集料旋蝸室由干燥的空氣送至小旋風分離器分離，并收集在收料筒，尾氣經引風機排出。
干燥機的熱風系統、吹掃系統、風送系統均配有初效、中效、亞高效等過濾器，凡進入干燥系統的風都經過過濾處理。凡與物料接觸部位均采用不銹鋼制作，符合GMP要求。
2.特點
(1)干燥速度快，一般只需十幾秒鐘，具有瞬間干燥特點。
(2)干燥過程中液滴的溫度比較低，**適宜于熱敏性物料干燥，能夠保持物料色、香、味。
(3)為防止干燥塔產生粘壁現象，本裝置設有**的結構，有效地杜絕產品的粘壁現象。
(4)**的成品風送系統將干燥成品與系統內的熱濕空氣及時分離，避免了干燥成品的吸濕或結塊的可能性。
三、中藥浸膏離心噴霧干燥機
空氣通過初效過濾器后被引入鼓風機，然后進入中效、高效過濾器，經過蒸汽加熱，電加熱補償后進入干燥室頂部的熱風分配器，通過熱風分配器后的熱空氣均勻地進入干燥室內，并呈螺旋式流動。
與此同時，浸膏儲罐由給料泵送入干燥室頂部的離心霧化器，浸膏在離心力作用下形成極小的霧狀液滴，以極大的表面積與熱空氣接觸，水份迅速蒸發，在極短的時間內干燥為粉狀成品，粉狀成品大量通過干燥塔底部順利排出，少量細小的成品通過旋風分離器排出進入收集容器，濕空氣則由風機排至室外。結合物料性質，通過干燥塔直徑大小設置，保證物料不粘壁，從而完成物料的干燥。
